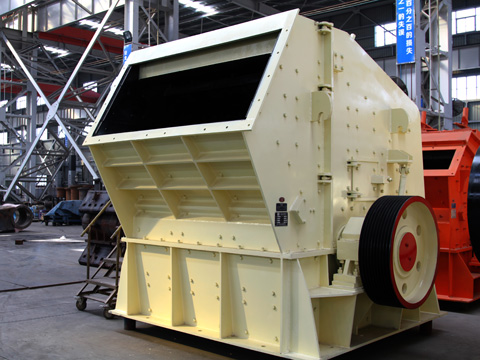

反擊式破碎機
進料粒度:300-700mm
生產能力:30-550t/h
適用物料:石灰石、花崗石、河卵石、電石、石英石、白云石、鐵礦石、混凝土、煤、石膏等。
紅星反擊式破碎機是一種新型高效率的碎礦設備,其特點是體積小,構造簡單,破碎比大(可達40) ,能耗少,生產能力大,產品粒度均勻,并有選擇性的碎礦作用,是很有發展前途的設備。但它最大的缺點是板錘和反擊板特別易磨損,尤其是破碎堅硬的礦石,磨損則更為嚴重,需要經常更換。目前由于一些耐磨材料的出現,在一些金屬選礦廠中已得到應用。
本系列反擊式破碎機(反擊破)是我公司在吸收國內外先進技術,結合國內砂石行業具體工礦條件而研制的最新一代反擊式破碎機。它采用最新的制造技術,獨特的結構設計,加工成品呈立方體,無張力和裂縫,粒形相當好,能破碎進料粒度不超過500mm、抗壓強度不超過350MPa的各種粗、中、細物料(花崗巖、石灰石、混凝土等),廣泛應用于各種礦石破碎、鐵路、高速公路、能源、水泥、化工、建筑等行業。其排料粒度大小可以調節,破碎規格多樣化。
本系列反擊式破碎機能處理邊長100~500毫米以下物料,其抗壓強度最高可達350兆帕,具有破碎比大,破碎后物料呈立方體顆粒等優點,適用于破碎中硬物料,如水泥廠的石灰石破碎,具有生產能力大,出料粒度小的優點。
反擊破碎機是一種利用沖擊能來破碎物料的破碎機械。機器工作時,在電動機的帶動下,轉子高速旋轉,物料由機器上部直接落入高速旋轉的轉盤。在高速離心力的作用下,與另一部分以傘型方式分流在轉盤四周的物料產生高速碰撞與高密度的粉碎,物料在互相打擊后,又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、摩擦、粉碎,由排料口排出,形成閉路多次循環,由篩分設備控制達到所要求的粒度。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。
1.進料口大、破碎腔高、適應物料硬度高,塊度大、產品石粉少;
2.反擊板與板錘間隙能方便調節,有效控制出料粒度,顆粒形狀好;
3.結構緊湊、機器剛性強、轉子具有大的轉動慣量;
4.高鉻板錘,抗沖擊、抗磨損、沖擊力大;
5.無鍵連接,檢修方便,經濟可靠;
6.破碎功能全、生產率高、機件磨耗小、綜合效益高。
型號 | 規格(mm) | 進料口尺寸(mm) | 最大進料粒度(mm) | 處理能力(t/h) | 電機功率(kw) | 外型尺寸(長×寬×高)(mm) |
PF1007 | ø 1000×700 | 400×730 | 300 | 30-70 | 4P 37-45 | 2330×1660×2300 |
PF1010 | ø 1000×1050 | 400×1080 | 350 | 50-90 | 4P 45-55 | 2370×1700×2390 |
PF1210 | ø 1250×1050 | 400×1080 | 350 | 70-130 | 6P 110 | 2680×2160×2800 |
PF1214 | ø 1250×1400 | 400×1430 | 350 | 80-180 | 6P 132 | 2650×2460×2800 |
PF1315 | ø 1320×1500 | 860×1520 | 500 | 100-280 | 6P 200 | 3180×2720×3120 |
PF1320 | ø 1320×2000 | 993×2000 | 500 | 140-380 | 6P 250 | 3220×3100×3120 |
PF1520 | ø 1500×2000 | 830×2040 | 700 | 200-550 | 4P 315-400 | 3959×3564×3330 |
PF1820 | ø 1800×2000 | 1260×2040 | 800 | 300-800 | 6P 630-710 | 4400×3866×4009 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
