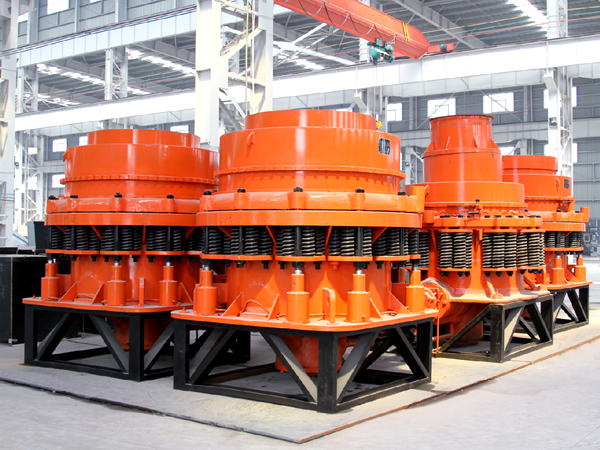

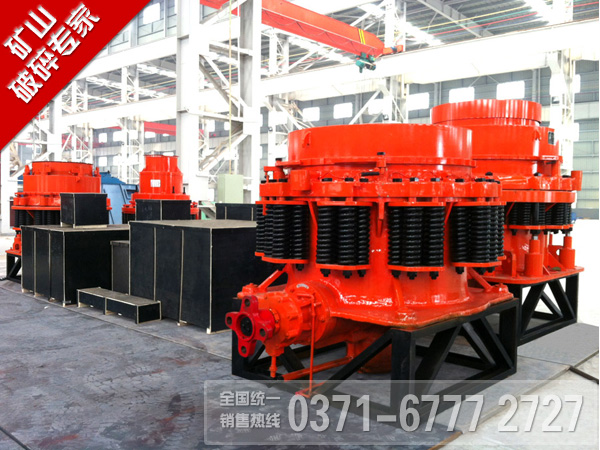

圓錐破碎機

產品簡介

圓錐破碎機（圓錐破）工作時，電動機的旋轉通過皮帶輪或聯軸器、 傳動軸和圓錐部在偏心套的迫動下繞一固定作旋擺運動，從而使圓錐破碎機的破碎壁時而靠近又時而離開固裝在調整套上的軋白壁表面，使礦石在破碎腔內不斷受到沖擊，擠壓和彎曲作用而實現礦石的破碎。

在不可破異物通過破碎腔或因某種原因機器超載時，圓錐破彈簧保險系統實現保險，排礦口增大，異物從破碎腔排出，如異物卡在排礦石可使用清腔系統，使排礦繼續增大，使異物排除破碎腔。在彈簧的作用下，排礦口自動復位，機器恢復正常工作。本系列破碎機分粗碎圓錐破碎機、中碎圓錐破碎機和細碎圓錐破碎機三種，可根據用戶不同需求選購。

圓錐破碎機又稱圓錐破，紅星機械廠圓錐破碎機主要是彈簧圓錐破碎機，HPC液壓圓錐破碎機，HCS液壓圓錐破碎機等。我們有資深專家全程指導，歡迎前來咨詢！

工作原理

工作時，電動機的旋轉通過皮帶輪或聯軸器、圓錐破碎機傳動軸和圓錐破碎機圓錐部在偏心套的迫動下繞一周固定點作旋擺運動。從而使破碎圓錐的破碎壁時而靠近又時而離開固裝在調整套上的扎臼壁表面，使礦石在破碎腔內不斷受到沖擊，擠壓和彎曲作用而實現礦石的破碎。

圓錐破在不可破異物通過破碎腔或因某種原因機器超載時，圓錐破碎機彈簧保險系統實現保險，圓錐破碎機排礦石增大。異物從圓錐破碎機破碎腔排出，如異物卡在排礦口使用清腔系統，使排礦繼續增大，使異物排出圓錐破碎機破碎腔。圓錐破碎機在彈簧的作用下，排礦口自動復位，圓錐破碎機機器恢復正常工作。圓錐破碎機系列破碎機分粗碎圓錐破碎機、中碎圓錐破碎機和細碎圓錐破碎機三種，可根據用戶不同需求選購。

性能特點

1、圓錐式破碎機機體為鑄鋼結構，在重載部位設置有加強筋；該系列圓錐式破碎機是普通圓錐式破碎機使用壽命的1.5倍。

2、工作時，電動機的旋轉通過皮帶輪或聯軸器傳達動力，動力系統強勁。

3、彈簧保險系統。當機器因某種原因超載或者破碎過大或者過小時將啟用彈簧保險系統實現保險。

4、內部結構密封性能好，可有效的保護設備免受粉塵及其它小顆粒的侵害。

技術參數

規格	型號	破碎錐大端直徑 (mm)	最大給料尺寸 (mm)	排料口寬度 (mm)	處理能力 (t/h)	電動機功率 (kw)	總重量（t）	外形尺寸（長×寬×高） （mm）
Φ600	PYB600	600	65	12-25	40	8P   30	5	2234×1370×1675
	PYD600		35	3-13	12-23		5.5	2234×1370×1675
Φ900	PYB900	900	115	15-50	50-90	8P   55	11.2	2692×1640×2350
	PYZ900		60	5-20	20-65		11.2	2692×1640×2350
	PYD900		50	3-13	15-50		11.3	2692×1640×2350
Φ1200	PYB1200	1200	145	20-50	110-168	8P   110	24.7	2790×1878×2844
	PYZ1200		100	8-25	42-135		25	2790×1878×2844
	PYD1200		50	3-15	18-105		25.3	2790×1878×2844
Φ1750	PYB1750	1750	215	25-50	180-360	8P   160	50.3	3910×2894×3809
	PYZ1750		185	10-30	80-210		50.3	3910×2894×3809
	PYD1750		85	5-13	60-180		50.2	3910×2894×3809
Φ2200	PYB2200	2200	300	30-60	420-700	8P   280-260	80	4622×3302×4470
	PYZ2200		230	10-30	130-410		80	4622×3302×4470
	PYD2200		100	5-15	80-200		81.4	4622×3302×4470
