螺旋洗砂機
生產能力:20-350m3/h
耗水量:6-300t/h
應用領域:砂石洗選機適用于高速公路、高速鐵路、水電工程、市政工程等領域建設用砂石料的洗選、分級和除雜。
螺旋洗砂機又叫洗砂機,主要用于砂類產品的去除雜質(如粉塵)的機器,因較多是用水洗的方法,故成為洗石機。其中,這里的石更多的是指砂子,所以也被成為洗砂機。因其外觀和原理不同,也被成為螺旋洗石機,滾筒洗石機,水輪洗石機,震動洗石機等。
螺旋洗砂機可大體分為螺旋洗石機,滾筒洗石機,水輪洗石機,震動洗石機。
1.螺旋洗石機是使用螺旋推進石子而使石子與水和泥土分離,因而石子干凈但產量略低。
2.滾筒洗石機是讓石子在滾筒中隨滾筒的轉動互相碰撞.摩擦,翻滾.并加高壓水槍噴洗,因而需水量大,但產量大。

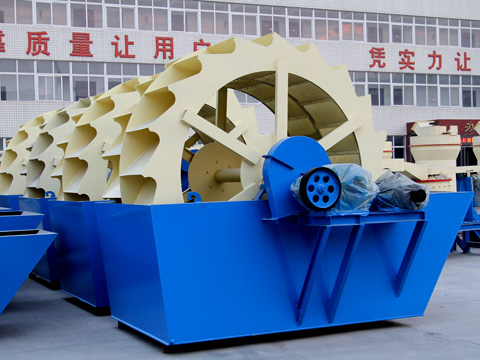

3.輪斗洗石機近幾年新興的一種水洗設備。它即可以洗沙、又可洗石子,用途廣泛社會需求量大。
4.震動洗石機是大規格石料清洗用的專業設備,產量高用水少。
1、優化設計的排水溝槽,確保物料中的水份最大限度的脫除;
2、專業設計的導料板和可調式長溢流堰板,配合經過優化的螺旋速度,確保物料洗選、分級的精度;
3、新型的密封結構,最大限度的降低了設備的維修工作量和保養成本;
4、螺旋葉片選用抗磨材料制造,確保設備工作的連續性和使用成本最低。
螺旋洗石機用于建筑工地、砂石廠、預制廠及水電工地大量用砂石的脫泥、篩選作業,也可用于礦石選別作業。
能處理0-30mm以內的物料,可把物料上的泥土、灰粉,分洗成清潔的物料。本機結構簡單,維修容易,洗選效率高等優點。
機器轉子采用中心結構,螺旋葉片安裝在中心軸上,由減速器連接到中心軸上進行工作。借助固體顆粒的比重不同,因而在液體中沉降的速度不同的原理,進行機械分級的一種設備。
紅星螺旋洗石機由槽體、減速機、電機、中心軸、螺旋葉片、支架組成。支架焊接在中心軸上,螺旋葉片裝好后用螺栓壓緊,使葉片不下垂不變形。
規格
|
XS2200
|
XS2600
|
XS2900
|
XS3500
|
輪斗直徑(mm)
|
2200
|
2600
|
2900
|
3500
|
轉速(r/min)
|
1-2
|
1-2
|
0.8-1.5
|
0.8-1.2
|
處理能力(t/h)
|
15-30
|
20-50
|
50-100
|
120-200
|
電機功率(kw)
|
4
|
5.5
|
7.5
|
11
|
總重量(kg)
|
4300
|
5600
|
8100
|
9900
|
外形尺寸
(長×寬×高) (mm) |
3150×1910×2280
|
3520×2390×2690
|
3820×2640×3200
|
4420×2930×3800
|
