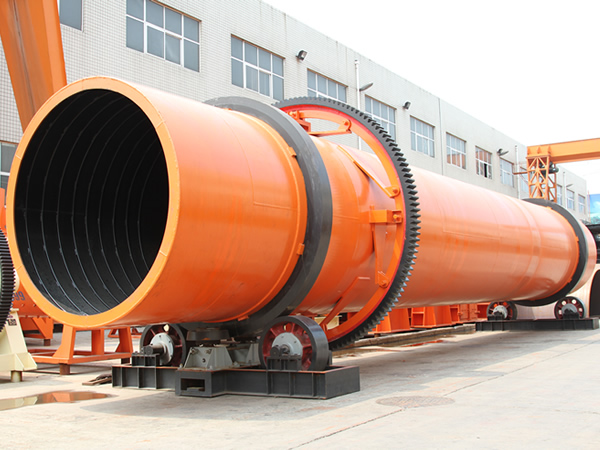

烘干機
筒徑×筒長:Φ1.2×8.0m-Φ3.6×28m
筒體容積:9.0-285m3
適用物料:金屬粉末、鐵精礦球團、石英砂、蘭炭、褐煤、礦渣、粉煤灰、粘土、石英砂等。
烘干機是洗滌機械中的一種,一般在水洗脫水之后,用來除去服裝和其他紡織品中的水分。大多數的烘干機包括一個旋轉的滾筒,內筒通過皮帶驅動,在滾筒的周圍有熱空氣用來蒸發水分。烘干筒都是采用滾筒正反轉的原理,來達到烘干物品的不纏繞效。
傳統的烘干機將周圍環境空氣加熱,輸送到滾筒周圍。由此產生的濕熱的空氣被排除出去,留下干燥的空氣繼續干燥的過程。傳統的設計沒有回收熱量,因此是非常低效的。然而,傳統的設計簡單,可靠,價格低廉。
這是一種新開發的烘干機,比傳統的烘干機更為先進。其工作原理并不是通過熱空氣來干燥。首先,將滾筒中的物料加熱到100°C,由此產生濕熱的水汽。水汽逸出滾筒后,被收集并壓縮。在壓力的作用下,水蒸氣液化并放出熱量,再將產生的熱量送回到滾筒中,這樣就可以實現熱量的循環利用。利用這種技術的烘干機,其效率可以達到傳統烘干機的兩倍,烘干時間也可以縮短到傳統烘干機的一半。
烘干機主要用于選礦、建材、冶金、化工等部門烘干一定濕度或粒度的物料。回轉烘干機對物料的適應性強,可以烘干各種物料,且設備操作簡單可靠,故得到普遍采用。
烘干機的熱源來自燃燒裝置,本烘干機采用順流式加熱方式。因此需要烘干的物料,從進料箱、進料溜進入筒體,即被螺旋抄板推向后。由于烘干機傾斜放置,物料一方面在重力和回轉作用下流向后端,另一方面物料被抄板反復抄起,帶至上端再不斷地揚撒下來,使物料在筒內形成均勻的幕簾,充分與筒內的熱氣流進行熱交換,由于物料反復揚撒,所含的水分逐漸被烘干,從而達到烘干的目的。
1、干燥強度大,效率高:由于氣流速度高,物料在氣相中分散良好,可以把物料全部表面作為干燥的有效面積,因此,干燥有限面積大大增加。同時,由于干燥時分散和攪動作用,使氣化表面不斷更新,因此,干燥的傳熱過程強度大,效率高。
2、結構先進,烘干能力強:新型內部結構,強化了對已分散物料的清掃和熱傳導作用,消除了筒體內壁的沾粘現象,對物料水分、粘性的適應性更強。
H系列回轉烘干機技術參數 | ||||||||
規格Spec/m (直徑×長度) |
筒體容積(m3) | 生產能力(t/h) | 安裝斜度(%) | 最高進氣溫度(℃) | 主電動機(kw) | 總重量(t) | ||
Φ1.2×8.0 | 9.0 | 1.9~2.4 | 3~5 | 700~800 | 7.5 | 9 | ||
Φ1.2×10 | 11.3 | 2.4~3.0 | 3~5 | 700~800 | 7.5 | 11 | ||
Φ1.5×12 | 21.2 | 4.5~5.7 | 3~5 | 700~800 | 15 | 18.5 | ||
Φ1.5×14 | 24.7 | 5.3~6.6 | 3~5 | 700~800 | 15 | 19.7 | ||
Φ1.5×15 | 26.5 | 5.7~7.1 | 3~5 | 700~800 | 15 | 20.5 | ||
Φ1.8×12 | 30.5 | 6.5~8.1 | 3~5 | 700~800 | 18.5 | 21.5 | ||
Φ1.8×14 | 35.6 | 7.6~9.5 | 3~5 | 700~800 | 18.5 | 23 | ||
Φ2.2×12 | 45.6 | 9.7~12.2 | 3~5 | 700~800 | 22 | 33.5 | ||
Φ2.2×14 | 53.2 | 11.4~14.2 | 3~5 | 700~800 | 22 | 36 | ||
Φ2.2×16 | 60.8 | 13.0~16.2 | 3~5 | 700~800 | 22 | 38 | ||
Φ2.4×14 | 63.3 | 13.5~16.9 | 3~5 | 700~800 | 37 | 45 | ||
Φ2.4×18 | 81.4 | 17.4~21.7 | 3~5 | 700~800 | 37 | 49 | ||
Φ2.4×20 | 90.4 | 19.3~24.1 | 3~5 | 700~800 | 45 | 54 | ||
Φ2.4×22 | 99.5 | 21.2~26.5 | 3~5 | 700~800 | 45 | 58 | ||
Φ2.6×24 | 127.4 | 27.2~34.0 | 3~5 | 700~800 | 55 | 73 | ||
Φ3.0×20 | 141.3 | 30.1~37.7 | 3~5 | 700~800 | 75 | 85 | ||
Φ3.0×25 | 176.6 | 37.7~47.1 | 3~5 | 700~800 | 75 | 95 | ||
Φ3.2×25 | 201 | 42.9~53.6 | 3~5 | 700~800 | 90 | 110 | ||
Φ3.6×28 | 285 | 60.8~76.0 | 3~5 | 700~800 | 160 | 135 | ||
間接傳熱烘干機技術參數 | ||||||||
項目 筒徑×筒長 |
外筒內徑 mm |
內筒內徑 mm |
筒體長度 m |
筒體容積 m3 |
筒體 斜度 |
揚料板 型式 |
最高進氣 溫度℃ |
外形尺寸 |
Φ1.5×15m Φ1.5×17m Φ1.5×19m |
1500 | 500 |
15 17 19 |
20.27 22.97 25.68 |
3-5% | 升舉式 | 850 |
16.2×2.7×2.7 18.2×2.7×2.7 20.0×2.9×2.9 |
Φ1.8×21m Φ1.8×23m Φ1.8×25m |
1800 | 650 |
21 23 25 |
35.91 39.33 42.75 |
3-5% | 升舉式 | 850 |
22.5×2.7×2.7 24.5×2.9×2.9 26.5×2.9×2.9 |
Φ2.2×21m Φ2.2×23m Φ2.2×25m |
2200 | 800 |
21 23 25 |
58.10 63.61 69.15 |
3-5% | 升舉式 | 850 | ---- |
