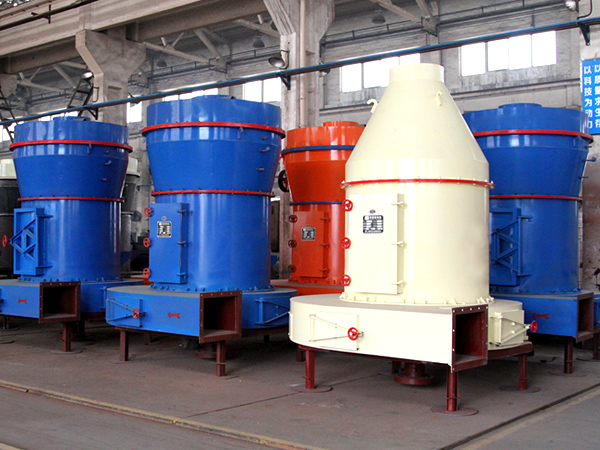

高壓磨粉機
出料粒度:0.125-0.010mm
生產能力:2-21t/h
應用范圍:碳酸鈣粉碎加工、石膏粉加工、電廠脫硫、非金屬礦制粉、煤粉制備等。
出料粒度:0.125-0.010mm
生產能力:2-21t/h
應用范圍:碳酸鈣粉碎加工、石膏粉加工、電廠脫硫、非金屬礦制粉、煤粉制備等。
高壓磨粉機又稱高壓微粉磨,它是我廠根據雷蒙磨、高強磨的工作原理結合高壓的特點,研發而成的一款磨機。本磨機節能、環保,有利于長期的使用,對環境無污染,歡迎您的選購!
高壓微粉磨解決了超細粉分級難關,主要用于長石、滑石、重晶石、大理石、石灰石、碳黑、陶土等500百余種物料的超細粉加工,細度在500目(25微米)-2500目(5微米),最細粉為3500目(3.55微米)。
高壓微粉磨主要由主機,鼓風機,超細度分析機,成品旋風積粉器,布袋除塵器及連接風管管道等組成,根據用戶需要可以配備提升機、儲料倉、電控柜、給粉機、破碎機等輔助設備。在微粉磨研磨室內,磨輥總成通過橫擔軸懸掛在磨輥吊架上,磨輥吊架與主軸及鏟刀架固定聯結,壓力彈簧靠拉力桿緊緊的壓在磨輥軸承室的懸臂外端上,以橫擔軸為支撐點,靠彈簧壓力使磨輥緊緊壓在磨環內圓表面上,當電機通過傳動裝置轉動時,裝在鏟刀架上的鏟刀與磨輥同步轉動,磨輥在磨環內圓表面上滾動的同時繞自身轉動,分析機通過電機傳動裝置帶動分析機葉輪旋轉,其分析機的速度調整決定出粉細度。
高壓微粉磨研磨的物料被破碎后由提升機送入儲料倉,再由振動給料機均勻送入主機磨室,后被鏟刀鏟起,進入磨輥和磨環之間被碾壓揉搓,風機將風吹入磨室內,吹起粉末到分析機內,進行風選,達不到細度又落回重磨,合格細粉則隨氣流進入成品旋風集粉器,與空氣分離從出料口排出即為成品。物料含有一定的水分,研磨時會產生一定的水汽,以及整個管道由于密封不絕對嚴密致使一定的外界氣體被吸入,使系統循環風量增加,為保證磨機在負壓狀態下工作,多余的風量進入布袋除塵器凈化后排入大氣中。
1、高壓微粉磨與氣流磨相比適用范圍更大。
2、高壓磨與其它同類磨粉機相比,磨輥對物料的碾壓力在高壓彈簧的作用下提高800-1200Kg。
3、節能。在產量和細度相同的情況下,系統能耗僅為氣流磨的三分之一。
4、投資小、收益高,在產量和細度相同的情況下,高壓微粉磨價格僅為氣流磨的八分之一。
高壓微粉磨技術參數更改權保留
參數 型號 | 微粉93 | 微粉92 | 微粉87 | 微粉76 | 微粉66 |
進料粒度 | ≤25 | ≤25 | ≤20 | ≤20 | ≤15 |
成品粒度 | 0.125-0.010 | 0.125-0.033 | 0.125-0.010 | 0.125-0.033 | 0.125-0.010 |
不同物料細度班產量 | 0.8-12 | 0.6-10 | 0.4-8 | 0.3-6 | 0.2-4 |
中心軸轉速(r/min) | 140 | 148 | 160 | 170 | 180 |
磨環直徑 | 1006 | 973 | 907.5 | 850 | 725 |
磨輥直徑 | 300 | 300 | 270 | 250 | 210 |
磨輥高度 | 160 | 160 | 150 | 150 | 150 |
主機電機(kw) | Y225M-8-30 | Y225M-8-22 | Y225M-8-22 | Y225S-8-18.5 | Y225M-8-15 |
風機電機 | Y180M-2-22 | Y180L-4-22 | Y160L-4-18.5 | Y160L-4-15 | Y160L-4-11 |
分析器電機 | YCT180M-4A-4 | YCT180M-4A-4 | YCT180M-4A-4 | YCT160-4B-3 | YCT160-4B-3 |
