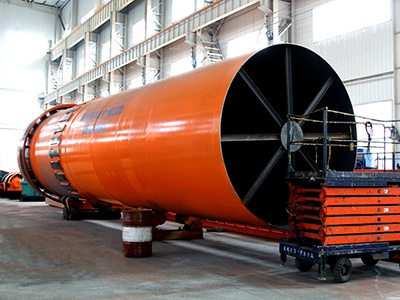

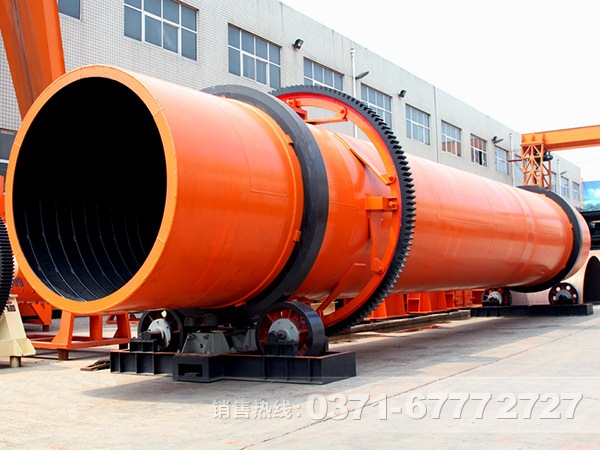

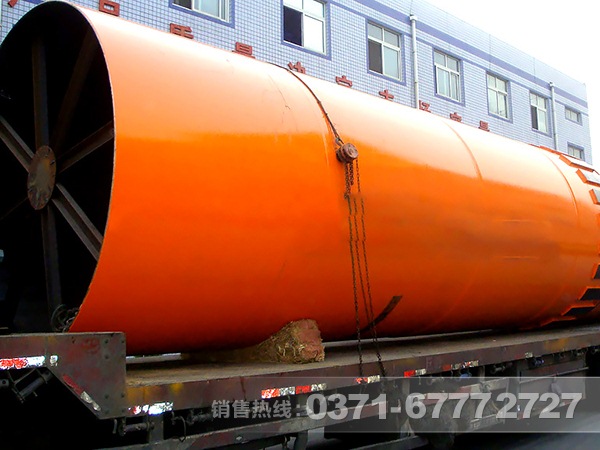

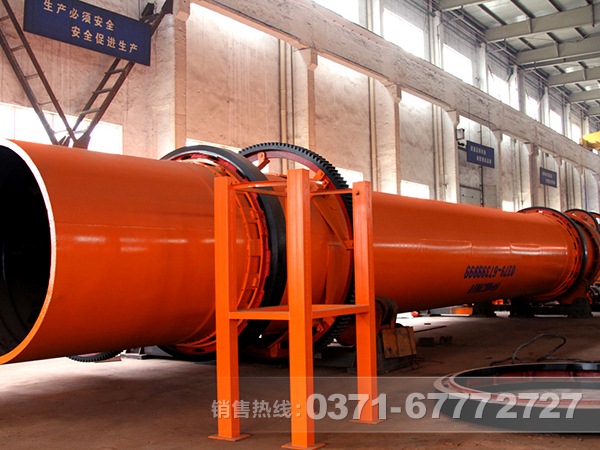

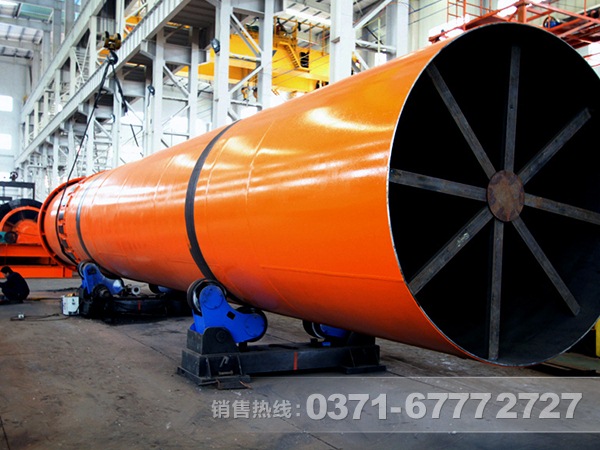

回轉式烘干機
筒徑×筒長:Φ1.2×8.0m-Φ3.6×28m
生產能力:1.9-76.0t/h
應用范圍:主要用于選礦、建材、冶金、化工等部門烘干一定濕度或粒度的物料。
回轉式烘干機是烘干機的一種,是目前最新型發的烘干設備,是我公司精心設計研發而成。在設計時為了達到最佳的烘干效果,采用順流干燥方式,物料與熱源氣流由同一側進入干燥設備,烘干機出口溫度低,熱效率高。
回轉式烘干機在內部結構上實現了創新,強化了對已分散物料的清掃和熱傳導作用,消除了筒體內壁的沾粘現象。?同時,也優化了給料、排料裝置,杜絕了傳統烘干設備給料堵塞、不連續、不均勻和返料等現象。
物料順利流入礦用回轉式烘干機內,隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中,直接或間接得到了載熱體的給,使濕物料得以干燥,然后在出料端經皮帶機或螺旋輸送機送出。回轉式烘干機筒體內壁上裝有抄板,作用是把物料抄起來又撒下,使物料與氣流的接觸表面增大,以提高干燥速率并促進物料前進。
1、設備的密封裝置的密封圈為毛氈,主要起隔熱作用,這種密封裝置結構簡單,安裝方便。
2、回轉式烘干機軸向迷宮式密封與徑向接觸式的綜合密封裝置,此種密封結合了軸向迷宮式密封和徑向接觸式密封的優點,使用效果很好。
3、處理量比較大,抗過載能力強,熱效率高,煤耗降低20%左右,直接降低干燥成本。
4、回轉式烘干機傳動大小齒輪采用銷柱可換齒輪,取代了傳統的鑄鋼齒輪,節約成本投資,又大大降低了維修費用和時間。
5、回轉式烘干機應用于各種劣質燃料,例如煤矸石、石煤、劣質煙煤、無煙煤、造氣爐渣等。
規格(直徑*長度) | 筒體容積 | 生產能力(t/h) | 安裝斜度(%) | 最高進氣溫度 | 主電動機 |
Ø 1.2×8 | 9 | 1.9-2.4 | 3-5 | 700-800 | 7.5 |
Ø1.2 ×10 | 11.3 | 2.4-3 | 3-5 | 700-800 | 7.5 |
Ø 1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 |
Ø 1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 |
Ø1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 |
Ø 1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 |
Ø 1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 |
Ø 2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 |
Ø 2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 |
Ø 2.2×16 | 60.8 | 13-16.2 | 3-5 | 700-800 | 22 |
Ø 2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 |
Ø 2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 |
Ø 2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 |
Ø 2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 |
Ø 2.6×24 | 127.4 | 27.2-34 | 3-5 | 700-800 | 55 |
Ø 3×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 |
Ø 3×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 |
Ø 3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 |
Ø 3.6×28 | 285 | 60.8-76 | 3-5 | 700-800 | 160 |
