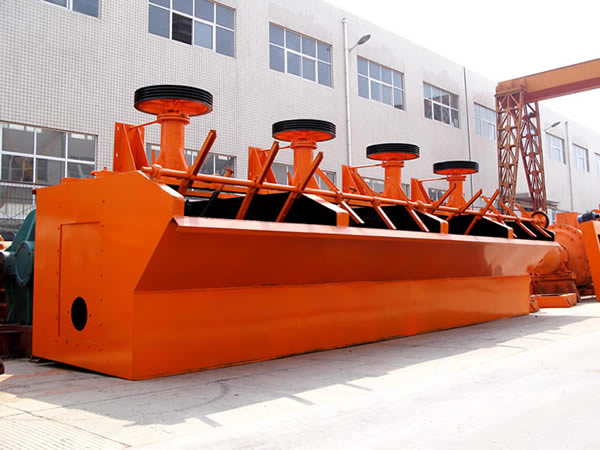

浮選機
有效容積:0.37-8m3
生產能力:0.2-8m3/min
應用范圍:主要用于選別銅、鋅、鉛、鎳、金等有色金屬,也可以用于黑色金屬和非金屬的粗選和精選。
我公司生產的浮選機主要包括2種型號,分別是SF型浮選機XJK系列浮選機。
浮選機的結構裝置:本機主要由承漿槽、攪拌裝置、充氣裝置、排出礦化泡裝置、電動機等組成。
1、承漿槽:它有進漿口,以及調節礦漿面的閘門裝置,它主要由用鋼板焊成的槽體和鋼板與圓鋼焊成的閘門組成。
2、攪拌裝置:它用于攪拌礦漿,防止礦砂在槽體沉淀,它主要由皮帶輪、葉輪、垂直軸等組成,葉輪是由耐磨橡膠制成的。
3、充氣裝置:它由導管進氣管組成,當葉輪旋轉時,葉輪腔中產生負壓,將空氣通過中空的泵管吸入,并彌散在礦漿中形成氣泡群,這種帶有大量氣泡的礦漿由葉輪的旋轉力而被很快的拋向定子,進一步使礦漿中的氣泡細化,及消除浮選槽中礦漿流的旋轉運動,造成大量垂直上升的微泡,為浮選過程提供必要的條件。
4、排除礦化氣泡裝置:它是將浮在槽面上的泡沫刮出,主要由電機帶動減速器,減速器帶動刮板組成。
該浮選機由電動機三角代傳動帶動葉輪旋轉,產生離心作用形成負壓,一方面吸入充足的空氣與礦漿混合,一方面攪拌礦漿與藥物混合,同時細化泡沫,使礦物粘合泡沫之上,浮到礦漿面再形成礦化泡沫。調節閘板高度,控制液面,使有用泡沫被刮板刮出。
1、有很大的差距葉輪和定子(230毫米),葉輪的圓周速度低(6.6米/秒),從而減少磨損葉輪和定子,減少電力消耗;
2、充氣量易于單獨調節、選別指標較好、功率消耗低;
3、氣泡與礦漿混合特點:逆流混合。浮選柱結構簡單、占地面積小、維修方便、操作容易、節省動力;
4、槽子周圍裝設了一圈直立的翅板,阻止礦漿產生渦流。
浮選機開機前應先檢查各部位螺栓,停機起動前應先手動代輪旋轉,以防沉淀物淤積增加電動機負荷,工作時應細心調整閘門高度,使液面保持穩定,隨時將礦漿液面上的礦化泡沫刮入流槽。葉輪與定子應保持一定的間距,磨損時應注意更換,泵體內軸承每三個月要保養一次。
我公司專業生產日處理3-1000噸全套選礦系列成套選礦設備,與礦業研究院合作,給您設計科學可靠的選礦工藝流程,有黃金選礦工藝流程、選鐵精粉工藝流程。各種球磨機價格、浮選機價格、磁選機價格合理。
?
型號
|
SF0.37
|
SF0.7
|
SF1.2
|
SF2.8
|
SF4
|
SF8
|
|
槽體容積(m3)
|
0.37
|
0.7
|
1.2
|
2.8
|
4
|
8
|
|
葉輪直徑(mm)
|
300
|
350
|
450
|
550
|
650
|
760
|
|
生產能力 (m3/min)
|
0.2-0.4
|
0.3-0.9
|
0.6-1.2
|
1.5-3.5
|
0.5-4
|
4-8
|
|
葉輪轉速 (r/min)
|
386
|
400
|
330
|
268
|
220
|
191
|
|
電動機
|
型號 |
①Y90L-4
|
①Y100L2-4
|
①Y132M2-6
|
①Y160L-6
|
①Y180L-6
|
①Y250M-8
|
②Y90S-4
|
②Y90S-4
|
②Y90S-4
|
②Y90S-4
|
②Y90L-4
|
②Y100L-6
|
||
功率(kw)
|
①1.5
|
①3
|
①5.5
|
①11
|
①15
|
①30
|
|
②1.1
|
②1.1
|
②1.1
|
②1.1
|
②1.5
|
②1.5
|
||
外形尺寸(mm)
|
700×700×750
|
900×820×950
|
1100×1100×1100
|
1700×1600×1150
|
1850×2050×1200
|
2200×2900×1400
|
|
單槽重量(kg)
|
468
|
990
|
1873
|
2538
|
2838
|
4129
|
