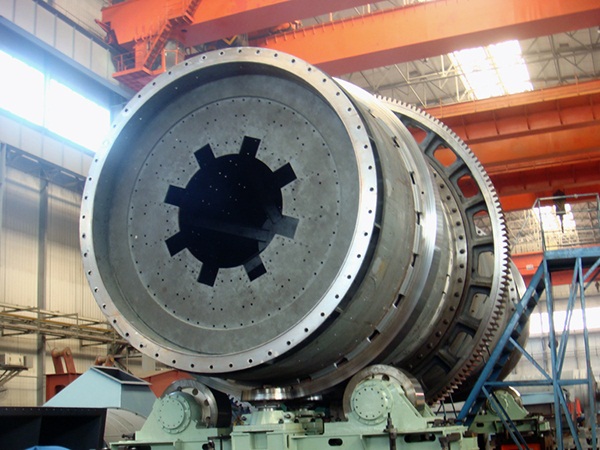

水泥磨
產品規格:φ1.83×7~φ4.6×14m
生產能力:6.5-135t/h
適用物料:水泥、硅酸鹽制品、耐火材料、化肥等。
應用范圍:應用于水泥、耐火材料等行業。
水泥磨具有對物料適應性強、能連續生產、破碎比大、易于調速粉磨產品的細度等特點。水泥磨既能干法生產也可以濕法生產。也可以粉磨與烘干同時進行作業。
水泥磨是重要的水泥設備之一,是物料被破碎之后,再進行粉碎的關鍵設備。在水泥生產線、水泥生產工藝流程中起著至關重要的作用。它與同規格的球磨機相比,磨機產量有了大幅度的提高,可對各種礦石和可磨性物料進行干式或濕式粉磨。主要用于水泥、硅酸鹽制品、新型建筑材料、耐火材料、化肥等生產行業
水泥磨外沿齒輪傳動,共有兩倉,物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉,該倉內有階梯襯板或波紋襯板,內裝不同規格鋼球,筒體轉動產生離心力將鋼球帶到一定高度后落下,對物料產生重擊和研磨作用。物料在第一倉達到粗磨后,經單層隔倉板進入第二倉,該倉內鑲有平襯板,內有鋼球,將物料進一步研磨。粉狀物通過卸料箅板排出,完成粉磨作業。
1、水泥磨廣泛應用于水泥、硅酸鹽制品、新型建筑材料、黑色與有色金屬選礦以及玻璃陶瓷等生產行業,可用于開流粉磨,也適用于與選粉機組成的循環圈流粉磨。
2、水泥磨的特點為粉磨效率高、磨機產量大、電耗省,特別是粉磨礦渣水泥時,表現更突出一些。一般磨機產量可提高15-20%,電耗降低約10%,此外,成品溫度可降低20-40℃,產品細度也易于調整。
3、水泥磨主軸采用自位調心,以保證其回轉部分的正常運行,它的潤滑方式采用油勺、油環和自動油站供油潤滑,三種形式均可保證水泥磨良好的潤滑。
4、水泥磨所采用軸承一般都設有冷卻水道,以通水冷卻,保證軸承有良好的工作條件。
5、水泥球磨機既能干法生產也可以濕法生產,也可以粉磨與烘干同時進行作業。
6、其產品質量好、工藝精良,具有對物料適應性強、能連續生產、破碎比大、易于調速粉磨產品細度等特點。
產品規格 (m) |
磨機形式 | 傳動形式 | 減速機 |
電機功率 (kw) |
生產能力 (t/h) |
總重量 (t) |
|
型號 | 速比 | ||||||
Φ1.83×7 | 開流 | 邊緣 | ZD60 | 4.5 | 245 | 6.5-8 | 43.8 |
Φ2.2×7.5 | 圈流 | 邊緣 | ZD70 | 5 | 380 | 8-10 | 64.8 |
Φ2.2×11 | 開流 | 中心 | D110 | 35.5 | 630 | 12-13 | 104.6 |
Φ2.2×13 | 開流 | 中心 | D110 | 35.5 | 630 | 16-18 | 114 |
Φ2.4×13 | 開流 | 中心 | D110 | 35.5 | 800 | 20-23 | 130.6 |
Φ2.6×13 | 開流 | 中心 | MFY100 | 19.5 | 1000 | 28-32 | 158 |
Φ3×9 | 圈流 | 邊緣 | D125 | 41.2 | 1000 | 28-36.5 | 167 |
Φ3×11 | 圈流 | 中心 | D140 | 42.8 | 1250 | 36-47 | 180 |
Φ3.2×13 | 開流 | 中心 | D140 | 36.5 | 1600 | 45-50 | 225 |
Φ3.5×13 | 圈流 | 邊緣 | JDX1000 | 5.84 | 2000 | 60-65 | 275 |
Φ3.8×13 | 開流 | 中心 | MFY250 | 16.5 | 2500 | 60-62 | 320 |
Φ4.2×13 | 開流 | 中心 | JQS3550 | 15.6 | 3530 | 85-87 | 380 |
Φ4.6×14 | 圈流 | 中心 | JSI160-C | 14.6 | 4200 | 120-135 | 485 |
