產品簡介

本系列制砂機適用于軟或中硬和極硬物料的破碎、整形，廣泛應用于各種礦石、水泥、耐火材料、鋁凡土熟料、金剛砂、玻璃原料、機制建石料以金礦渣，特別對碳化硅、金剛砂、燒結鋁礬土、美砂等高硬、特硬及耐磨蝕性物料比其它類型的破碎機產量功效更高。

沖擊式破碎機又稱制砂機，是我公司引進美國巴馬克公司著名的“石打石”破碎機原理及技術，結合國內制砂生產方面的實際情況，研制開發出具有國內不錯水平的高效碎石設備。它廣泛適用于各種巖石、磨料、耐火材料、水泥熟料、石英石、鐵礦石、混凝土骨料等多種硬、脆物料的中碎、細碎（制砂粒）。對建筑用砂、筑路用砂石尤為適宜。

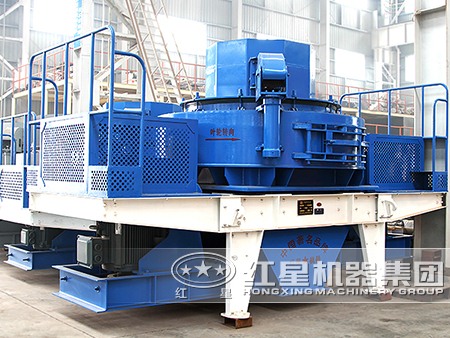

HX型立式?jīng)_擊式破碎機由進料、分料器、渦動破碎腔、葉輪體驗、主軸總成、底座傳動裝置及電機等七部分組成。

工作原理

物料由進料斗進入破碎機，經分料器將物料分成兩部分，一部分由分料器中間進入高速旋轉的葉輪中，在葉輪內被迅速加速，其加速度可達數百倍重力加速度，然后以60-70米/秒的速度從葉輪三個均布的流道內拋射出去，首先同由分料器四周自收落下的一部分物料沖擊破碎，然后一起沖擊到渦支腔內物料襯層上，被物料襯層反彈，斜向上沖擊到渦動腔的頂部，又改變其運動方向，偏轉向下運動，從葉輪流道發射出來的物料形成連續的物料幕。這樣一塊物料在渦動破碎腔內受到兩次以至多次機率撞擊、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。和循環篩分系統形成閉路，一般循環三次即可將物料破碎成20目以下。在整下破碎過程中，物料相互自行沖擊破碎，不與金屬元件直接接觸，而是與物料襯層發生沖擊、磨擦而粉碎，這就減少了角污染，延長機械磨損時間。渦動腔內部巧妙的氣流自循環，消除了粉塵污染。

性能特點

（1）結構簡單、造價低兼。（2）高效節能、破碎效率高。（3）具有細碎、粗磨功能。（4）通過非破碎物料能力強，受物料水份影響小，含水量可達8%（5）可破碎中硬、特硬物料（如剛玉、燒結鋁釩土等）。（6）產品呈立方體，鐵污染小。（7）葉輪及渦動破碎腔內的物料自襯大幅度減少磨損件費用和維修工作量。（8）操作維修、安裝方便、（9）工作噪間低于75分貝（dB級）,(10)重量輕,安裝方式多樣,可移動式安裝等特點。

1） 本機是九十年代開發的新型中、細碎石設備，也是目前世界上廣泛用于替代錐碎機、對輥機、球磨機的機型。

2） 結構新穎、獨特、運轉平穩。

3） 能量消耗小、產量高、破碎比大。

4） 設備體積小、操作簡便、安裝和維修方便。

5） 具有整形功能、產品呈立方狀、堆積密度大。

6） 生產過程中，石料能形成保護底層，機身無磨損，經久耐用。

7） 少量易磨損件用特硬耐磨材質制成，體積小、重量輕、便于更換配件

技術參數

型號規格	最大入料 （mm）	功率 （kw）	葉輪轉速 （r/min）	處理量 （t/h）	外形尺寸(長×寬×高) （mm）
HX-06	35	2P   37-55KW	2000-3000	10-30	2500×1620×2600
HX-07	45	4P   55-75KW	1500-2500	20-55	2700×1760×2800
