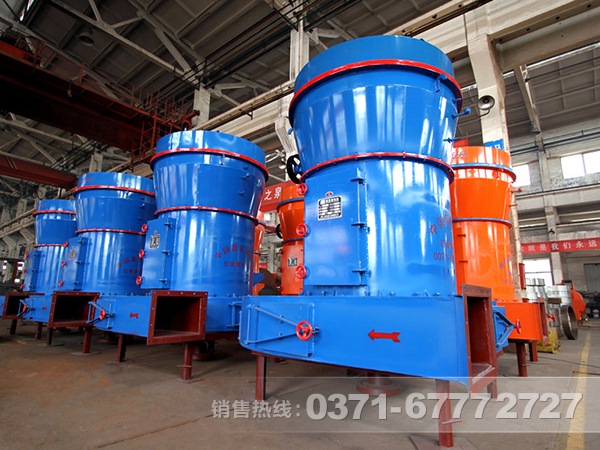

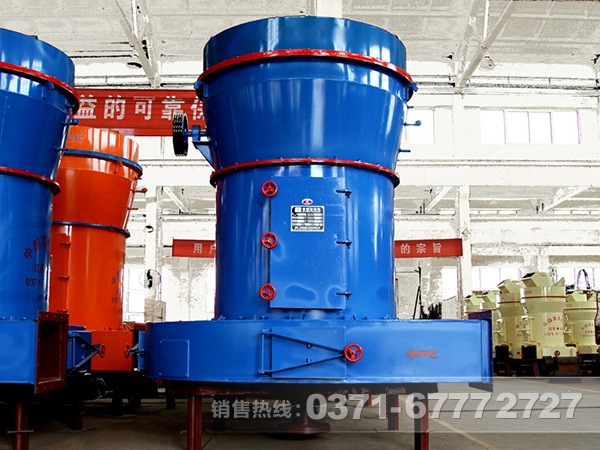

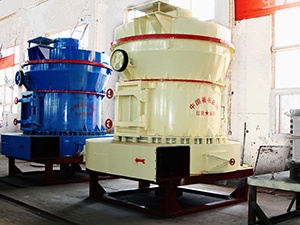

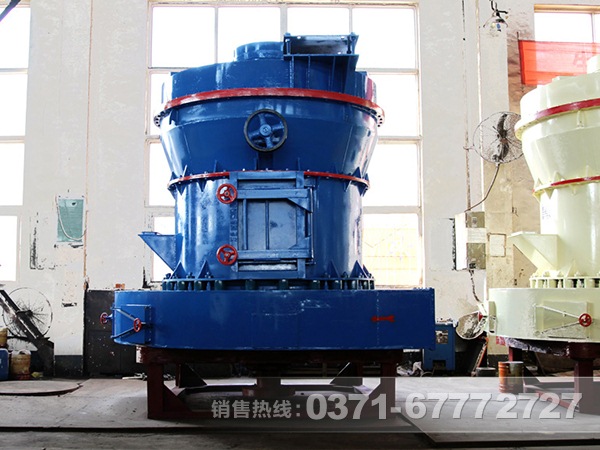

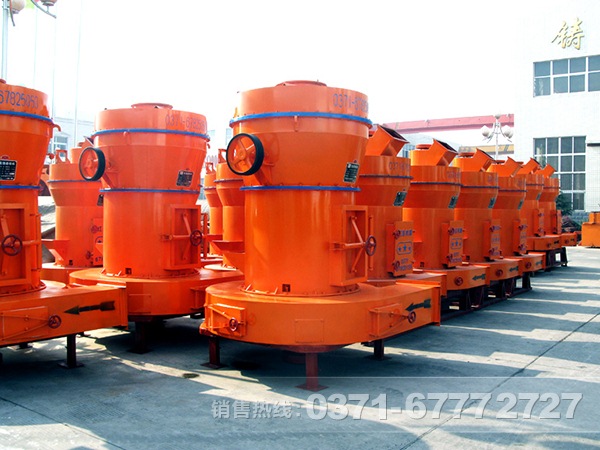

礦渣雷蒙磨
料粒度:0.125-0.044mm
生產能力:2-120t/h
應用范圍:應用于冶金、建材、化工、礦山等領域內礦產磨粉
適用物料:膨潤土、重晶石、滑石、大理石、石灰石、白云石。

料粒度:0.125-0.044mm
生產能力:2-120t/h
應用范圍:應用于冶金、建材、化工、礦山等領域內礦產磨粉
適用物料:膨潤土、重晶石、滑石、大理石、石灰石、白云石。
工業生產中,礦渣發揮著著重要的作用,尤其是一些重大型工廠。利用礦渣制成提煉加工為礦渣水泥、礦渣微粉、礦渣粉、礦渣硅酸鹽水泥、礦渣棉、高爐礦渣、粒化高爐礦渣粉、銅礦渣、礦渣立磨。節約了能耗。
礦渣雷蒙磨是我公司總工程師耐磨設備專家在多年從事高細制粉加工的經驗基礎上,潛心研制的新型磨粉設備,從而開創了國際工業磨粉高效、低能耗的新紀元。與其它磨機相比相同等動力條件下產量提高10-20%,磨輥對物料的碾壓力在高壓彈簧作用下提高800-1200kg。
礦渣雷蒙磨主機工作過程是通過傳動裝置帶動中心軸轉動,軸的上端連接著梅花架,架上裝有磨輥裝置并形成擺動支點,其不僅國圍繞中心回轉,同時磨輥圍繞著磨環公轉的同時,磨輥本身因摩擦作用而自轉。梅花架下端裝有鏟刀系統,其位置處于磨輥下端,鏟刀與磨輥同轉過程中把物料鏟拋喂入磨輥環之間,形成墊料層,該料層受磨輥旋轉產生向外的離心力(即擠壓力)將物料碾碎,即由此而達到制粉的目的。
1、礦渣雷蒙磨采用立體結構,占地面積小,成套性強,從塊料到成品粉子獨立自成一個生產體系。
2、成品粉子細度均勻,通篩率99%,這是其它磨粉設備難以具備的。?3、機傳動裝置采用密閉齒輪箱和帶輪,傳動平穩,運行可靠。
4、礦渣雷蒙磨的重要部件均采用優質鋼材,耐磨件均采用高性能耐磨材料,整機耐磨性能高,運行可靠。
5、電氣系統采用集中控制,磨粉車間基本可實現無人作業,并且維修方面。
| 型號 | 高強62 | 高強66 | 高強76 | 高強87 | 高強92 | 高強93 | 高強97 | 雷蒙4119 | 雷蒙4525 |
| 進料粒度 | <15 | <15 | <20 | <25 | <25 | <25 | <25 | ≤25 | ≤30 |
| 成品粒度 | 0.173-0.033 | 0.173-0.033 | 0.173-0.033 | 0.173-0.033 | 0.173-0.033 | 0.173-0.033 | 0.173-0.033 | 0.173-0.044 | 0.173-0.044 |
| 不同物料細度班產量 | 0.6-9 | 1-20 | 1.5-25 | 2.8-33 | 3-36 | 3.5-40 | 4-52 | 8-78 | 16-176 |
| 中心軸轉速(r/min) | 274 | 190 | 170 | 161 | 148 | 140 | 130 | 105 | 82 |
| 磨環直徑 | 525 | 725 | 850 | 907.5 | 973 | 1006 | 1050 | 1400 | 1770 |
| 磨輥直徑 | 150 | 210 | 250 | 270 | 300 | 300 | 310 | 410 | 450 |
| 磨輥高度 | 100 | 150 | 150 | 150 | 160 | 160 | 170 | 190 | 250 |
| 主機電機 | 7.5 | 15 | 18.5 | 22 | 30 | 30 | 37 | 75 | 132 |
| 風機電機 | 4-5.5 | 4-11 | 4-15 | 4-18.5 | 4-22 | 2-22 | 4-37 | 4-75 | 4-132 |
| 分析器電機 | 6-1.1 | 6-2.2 | 6-2.2 | 6-2.2 | 6-2.2 | 6-3 | 4A-5.5 | 4B-7.5 | 4A-18.5 |
