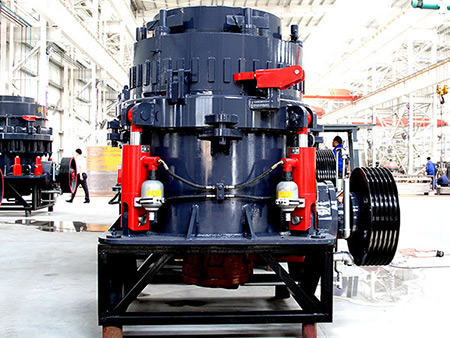

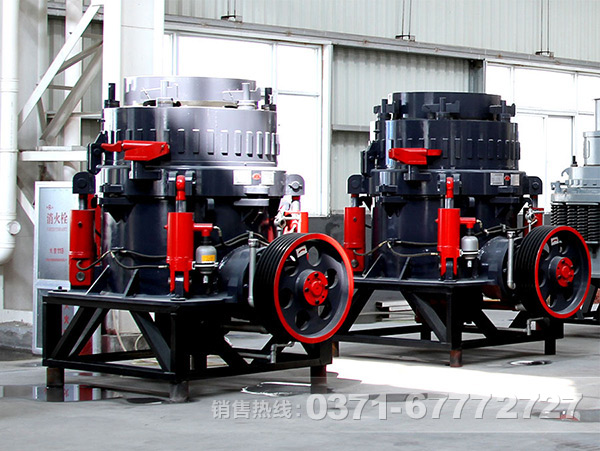

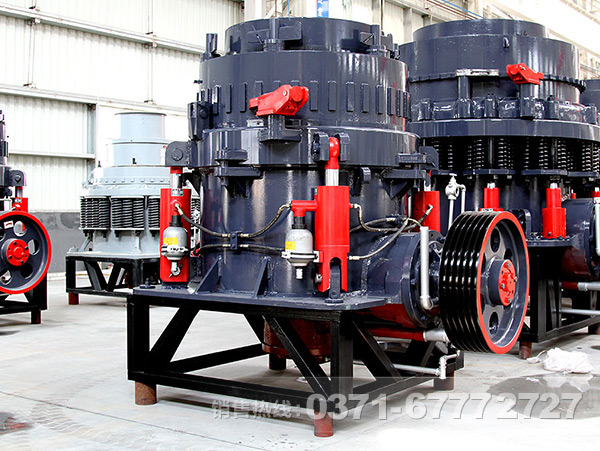

全液壓圓錐破碎機
進料粒度：60-285mm
生產能力：80-725m3/h
應用物料：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、煤矸石等。
產品簡介
全液壓圓錐破碎機是最新推出的一款全液壓型圓錐破碎機，該型號破碎機是在傳統以的破碎設備基礎上融合美國技術對料層破碎原理和靜壓理論的又一次重要突破。
.jpg)
全液壓圓錐破碎機的破碎腔根據破碎粒度要求分為四個腔型，分別為中碎、中細碎、細碎、特細碎，適用于破碎普氏硬度f=5-16的如鐵礦石、有色金屬礦石、花崗巖、石灰巖、石英巖、沙巖、鵝卵石等各種礦石和巖石，廣泛應用于金屬礦山、冶金工業、化學工業、建筑工業、水泥工業以及砂石行業等。

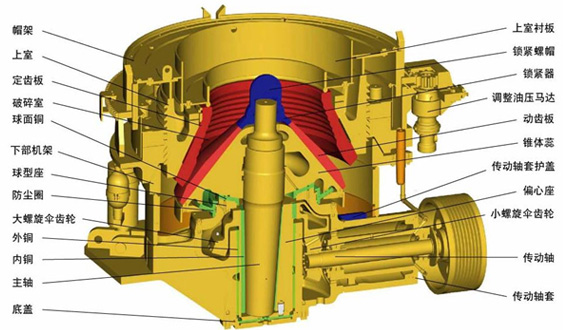

工作原理
物料由全液壓圓錐破碎機給礦口通過分配盤落入機中，分配盤裝在豎軸上端，由于豎軸的旋轉，而獲得振動，把礦石均勻地分配在錐體四周。借助于附有手柄的鉸桿及鉸鏈，使不動錐上升或下降，以調節排礦口的寬度。各部件均用鑄鋼制造，動錐與不動錐的工作面鑲以錳鋼襯板，以保護圓錐不受磨損，襯板磨損后可以更換，更換時，襯板與錐面間灌入熔化的鉛使它們之間緊密粘合。
性能特點
1、全液壓圓錐破碎機雙向過鐵釋放液壓缸能夠讓鐵塊通過破碎腔，該機在發生過鐵及瞬時悶車的情況下，能液壓起頂，自動排料，大大降低了人工排料的煩惱。
2、獨特的稀油潤滑系統設計，大大提高了設備使用壽命。高性能非接觸式迷宮密封件無磨損，提高了阻擋粉塵的可靠性。
3、全液壓圓錐破碎機破碎抗壓強度300MPa，其破碎錐直徑約為1600mm。
4、設備采用了最佳組合的破碎頻率和偏心距，使得所要破碎的物料細碎程度更高，并且應用過載保護裝置，可使異物、鐵塊通過破碎腔而不危害設備。
技術參數
|
型號
|
腔型
|
破碎錐大端直徑
（mm） |
排料口調整范圍
（mm） |
推薦最小排料口時開邊給料口尺寸
（mm） |
最大給料尺寸
（mm） |
處理能力
(t/h) |
主動電機功率
(kw) |
機器本重量
(t) |
|
HXGYS 300
|
C1
|
914
|
13～38
|
175
|
150
|
59～163
|
75
|
9980
|
|
C2
|
9～22
|
102
|
85
|
45～91
|
||||
|
F1
|
3～16
|
76
|
65
|
27～100
|
||||
|
F2
|
3～13
|
41
|
35
|
27～90
|
||||
|
HXGYS 400
|
C1
|
1295
|
19～51
|
241
|
205
|
172～349
|
160
|
22460
|
|
C2
|
16～38
|
210
|
178
|
132～253
|
||||
|
C3
|
13～31
|
137
|
115
|
109～181
|
||||
|
F1
|
8～25
|
105
|
89
|
109～227
|
||||
|
F2
|
6～16
|
89
|
76
|
82～163
|
||||
|
F3
|
3～16
|
64
|
54
|
36～163
|
||||
|
HXGYS 500
|
C3
|
1676
|
25～64
|
269
|
228
|
299～635
|
220
|
43270
|
|
C1
|
22～51
|
241
|
205
|
258～417
|
||||
|
C2
|
16～38
|
209
|
178
|
181～327
|
||||
|
F1
|
10～25
|
133
|
113
|
190～336
|
||||
|
F2
|
6～19
|
89
|
76
|
136～281
|
||||
|
F3
|
5～13
|
70
|
60
|
90～209
|
||||
|
HXGYS 700
|
C1
|
2134
|
31～64
|
369
|
314
|
1125～1814
|
400
|
86730
|
|
C2
|
25～51
|
334
|
284
|
862～1424
|
||||
|
C3
|
19～38
|
278
|
236
|
544～1034
|
||||
|
F1
|
13～25
|
178
|
151
|
517～680
|
||||
|
F2
|
10～19
|
133
|
113
|
404～580
|
||||
|
F3
|
5～16
|
105
|
89
|
218～463
|
