石榴石制砂機

產品簡介

石榴石制砂機是市場上比較受歡迎的設備之一，而且在技術上進步比較快，設備的發展也是相當的迅速，制砂機在建筑、水利、化工等行業建設中起到了重大作用。此外，據統計石榴石制砂機在處理石榴石物料時，其生產量是其它制砂設備的3.5倍，是目前生產率最高的設備之一。

石榴石是一種礦物，石榴石晶體與石榴籽的形狀、顏色十分相似，故名“石榴石”。因為不同種類的石榴石化學成分變化很大，有部分種類的原子化學鍵比其他的強力。因此這些礦物群展示出的硬度范圍會由約6.5至7.5摩氏硬度不等。當中較硬的種石石常被用作研磨料、制礦行業所用。

葉輪部件介紹

煤矸石制砂機葉輪結構為一空心圓柱體，安裝在主軸總成上端軸頭上，破碎設備用圓錐套和鍵聯接傳遞轉矩，并高速旋轉，葉輪是破碎機的關鍵部件。

按葉輪的型式，可分為圓型葉輪和帶沖擊板的三角型葉輪。按葉輪的通道可分為雙通道型、三通道型、四通道型和多通道葉輪。按在破碎腔內葉輪的個數可分為單葉輪型、雙葉輪型和多葉輪型。按葉輪有無上盤可分有上盤型的閉式葉輪、無上盤的開式葉輪。按物料的循環方式，可分為物料內循環型和物料外循環型。

工作原理

先將石榴石是有進料斗進入石榴石制砂機破碎腔，石榴石在自由下落時的在沖擊葉輪的作用下，以百倍重力加速度沖撞。而被加速甩出的石榴石與自由下落的石榴石沖撞時形成一個渦流，在高速離心力的作用下，與另一部分以傘型方式分流在轉盤四周的靶石產生高速度的撞擊與高密度的粉碎，石料在互相打擊后，又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、磨擦、粉碎，從下部直通排出。形成閉路多次特環，由篩分設備控制達到所要求的粒度。

性能特點

1、本設備采用國內外先進技術，生產過程中運行平穩。破碎腔內最佳的撞擊角度設計，可以減少物料與耐磨件的摩擦，有效的延長制砂機使用壽命。

2、選擇性磨碎：在磨礦過程中，磨礦介質與礦石呈線接觸，因而具有一定的選擇性磨碎作用；

2、傳統的制砂機只有后部開有觀察門。而新型的制砂機在其側面也開了維修觀察門，這樣更有利于維修與觀察設備的運轉情況。

4、采用獨特進料破碎結構，擁有多種破碎腔型，實現了"石打石"和"石打鐵"的自由轉換，更使得成品粒型優異，級配合理，提高了生產效率。

5、低于同等規模傳統工藝裝備35%－50%，廣泛應用于機制砂石料、水泥、耐材、冶金等行業。

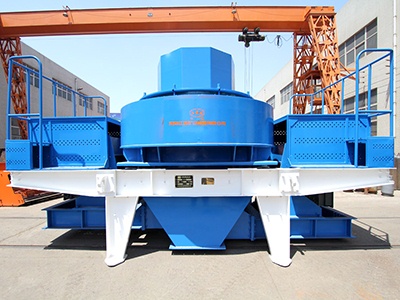

?直通沖擊式破碎機

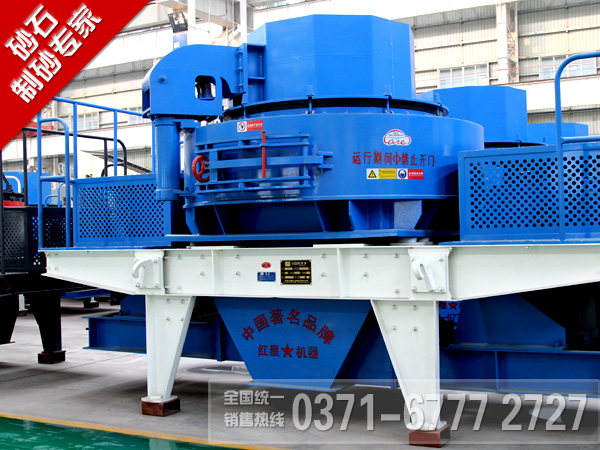

高效立軸沖擊式破碎機

技術參數

型號規格	最大入料 （mm）	功率 （kw）	葉輪轉速 （r/min）	處理量 （t/h）	外形尺寸(長×寬×高) （mm）	總重量? （kg）
HX-06	35	37-55	2000-3000	12-30	2500×1620×2600	5600
HX-07	45	55-75	1500-2500	25-55	2700×1760×2800	7600
HX-09	50	110-150	1200-2000	55-100	3900×2000×3070	12600
型號		HXVSI-7611	HXVSI-8518	HXVSI-9526	HXVSI-1140
處理量(t/h)	瀑落與中心進料	120-180	200-260	300-380	450-520
	全中心進料	60-90	100-130	150-190	225-260
最大入料尺寸(mm)	軟料	35	40	45	50
	硬料	30	35	40	45
轉速(r/min)		1700-1890	1520-1690	1360-1510	1180-1310
雙電動機功率(kw)		110	180	264	400
外形尺寸(L×W×H)(mm)		3700×2150×2100	4140×2280×2425	4560×2447×2778	5000×2700×3300
總重量(t)		11.8	14.5	17.8	25.6
電源		380V 50HZ
震動傳感器		檢測范圍 0.1-20mm/s 連續可調
潤滑液壓站	雙油泵電機功率	2×0.31kw
	安全保護	雙油泵互補保證供油：無油流、無油壓自動停機：降溫，冬季電機加熱啟動。
	外形尺寸(L×W×H)(mm)	820×520×1270
	油箱加熱器功率	2KW
