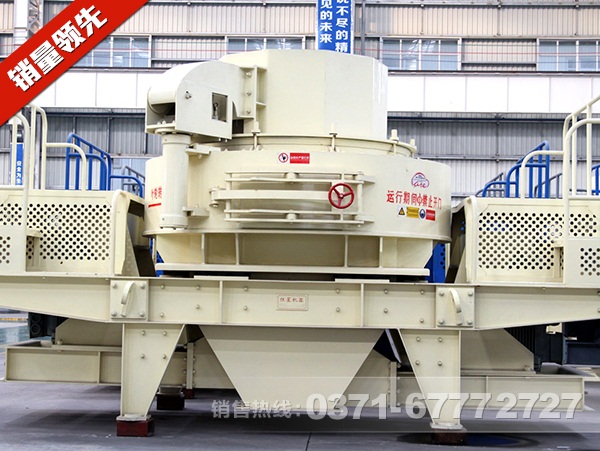

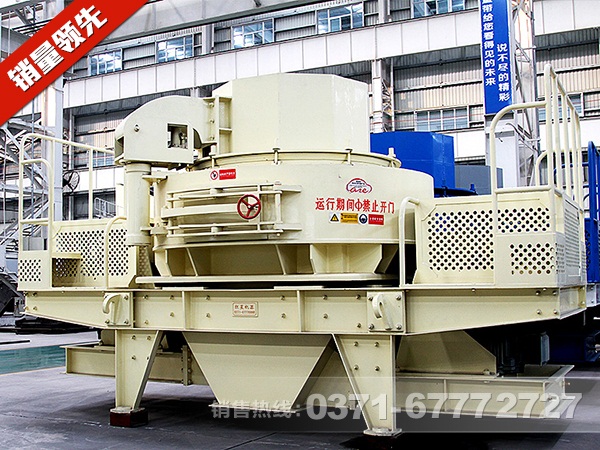

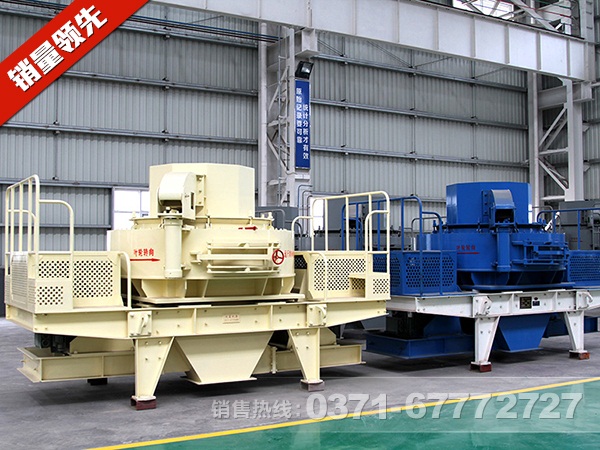

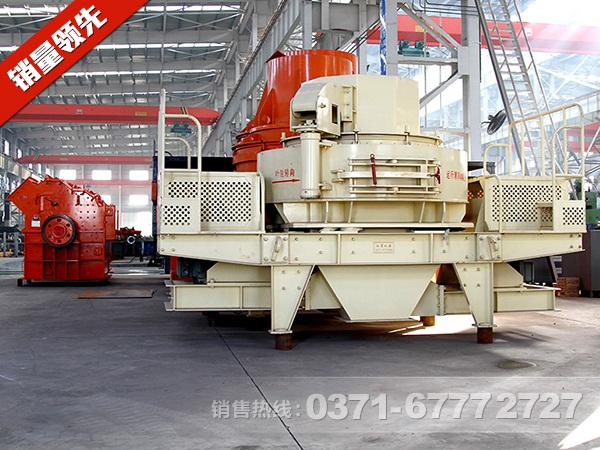

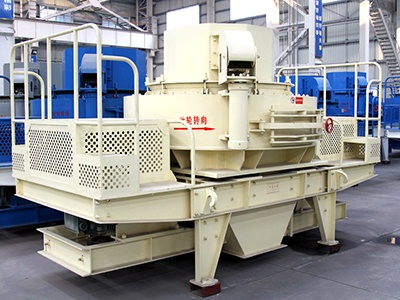

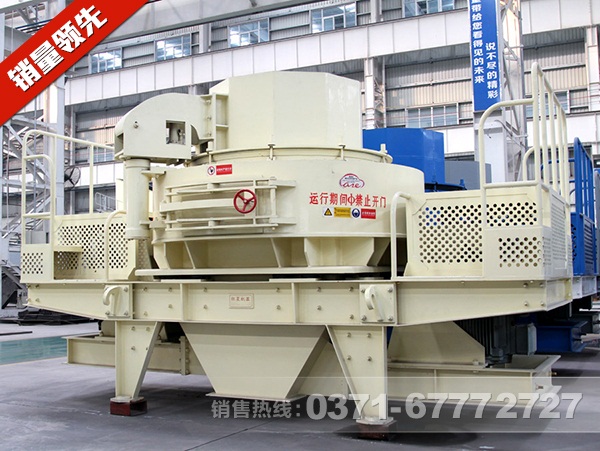

河石制砂機

產品簡介

工作原理

河石制落入進料斗，經中心進料孔進入高速旋轉的轉子后被充分加速并經發射口拋出，首先與反彈后自由下落的一部分河石制進行撞擊，然后一起沖擊到周圍的渦流腔內的渦狀料襯上（或反擊塊上），先被反彈到破碎腔的頂部，后偏轉向下運動，與從葉輪流道發射出來的物料撞擊形成連續的物料幕，最后經由下部排料口排出。

性能特點

1、河石制砂機結構簡單合理、運行成本低。利用石打石原理，磨損小。

2、河石制砂機運行可靠，保證設備正常運行、破碎效率高，具有細碎、粗磨功能。

3、設備維修方便，易損件能簡單快速地更換，但噴射口合襯板材料的磨損不均勻，利用率低。

4、先進的給料設計用于調節排料級配，既不造成轉子的磨損，也不增加點擊的能量消耗，且能較好的控制產品粒度。

河石制砂機注意事項

⒈開車前檢查調渦動腔觀察門是否關緊，以防止物料從渦動腔觀察門沖出；檢查葉輪旋轉方向，從入料口方向看。葉輪應逆時針方向轉動，否則應調整電動機接線。

2必須空載啟動，河石制砂機與輸送設備的啟動順序為：排料→破碎機→給料；待破碎機運轉正常后方向給料，停機順序與開機順序相反。

?直通沖擊式破碎機

高效立軸沖擊式破碎機

技術參數

型號規格	最大入料 （mm）	功率 （kw）	葉輪轉速 （r/min）	處理量 （t/h）	外形尺寸(長×寬×高) （mm）	總重量? （kg）
HX-06	35	37-55	2000-3000	12-30	2500×1620×2600	5600
HX-07	45	55-75	1500-2500	25-55	2700×1760×2800	7600
HX-09	50	110-150	1200-2000	55-100	3900×2000×3070	12600
型號		HXVSI-7611	HXVSI-8518	HXVSI-9526	HXVSI-1140
處理量(t/h)	瀑落與中心進料	120-180	200-260	300-380	450-520
	全中心進料	60-90	100-130	150-190	225-260
最大入料尺寸(mm)	軟料	35	40	45	50
	硬料	30	35	40	45
轉速(r/min)		1700-1890	1520-1690	1360-1510	1180-1310
雙電動機功率(kw)		110	180	264	400
外形尺寸(L×W×H)(mm)		3700×2150×2100	4140×2280×2425	4560×2447×2778	5000×2700×3300
總重量(t)		11.8	14.5	17.8	25.6
電源		380V 50HZ
震動傳感器		檢測范圍 0.1-20mm/s 連續可調
潤滑液壓站	雙油泵電機功率	2×0.31kw
	安全保護	雙油泵互補保證供油：無油流、無油壓自動停機：降溫，冬季電機加熱啟動。
	外形尺寸(L×W×H)(mm)	820×520×1270
	油箱加熱器功率	2KW
